收藏這25張圖,搞懂工程建設項目全套流程
2018-01-30

一、工程建設項目前期工作流程

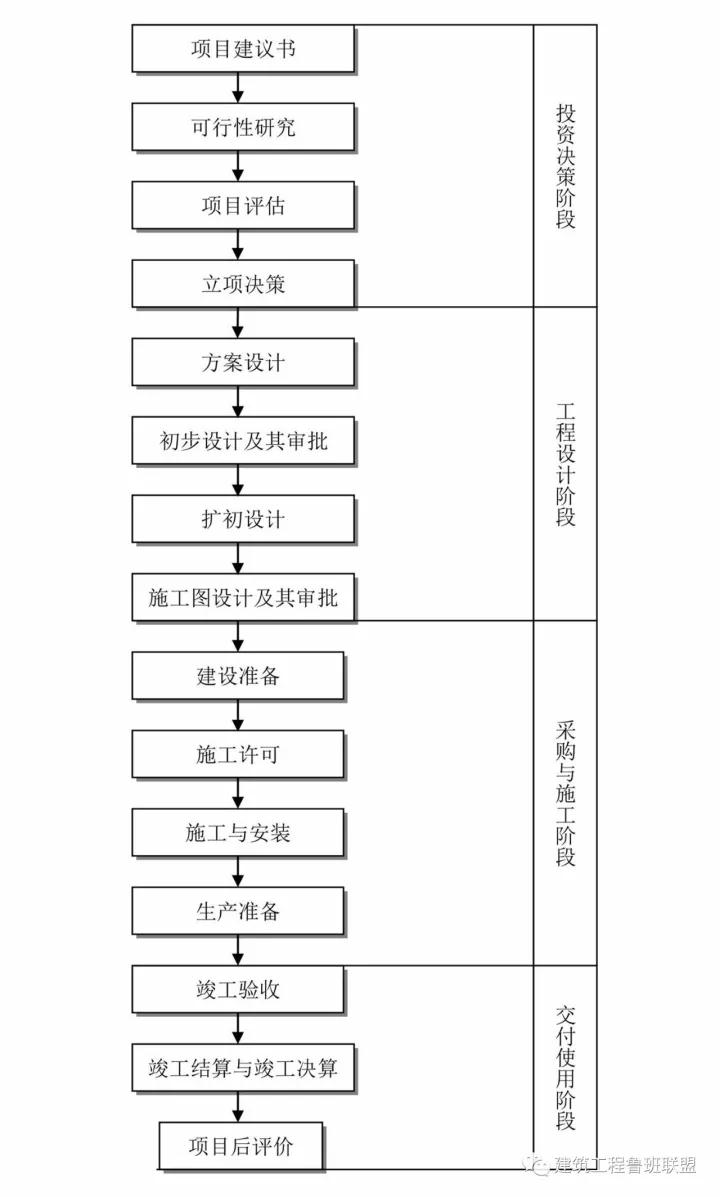

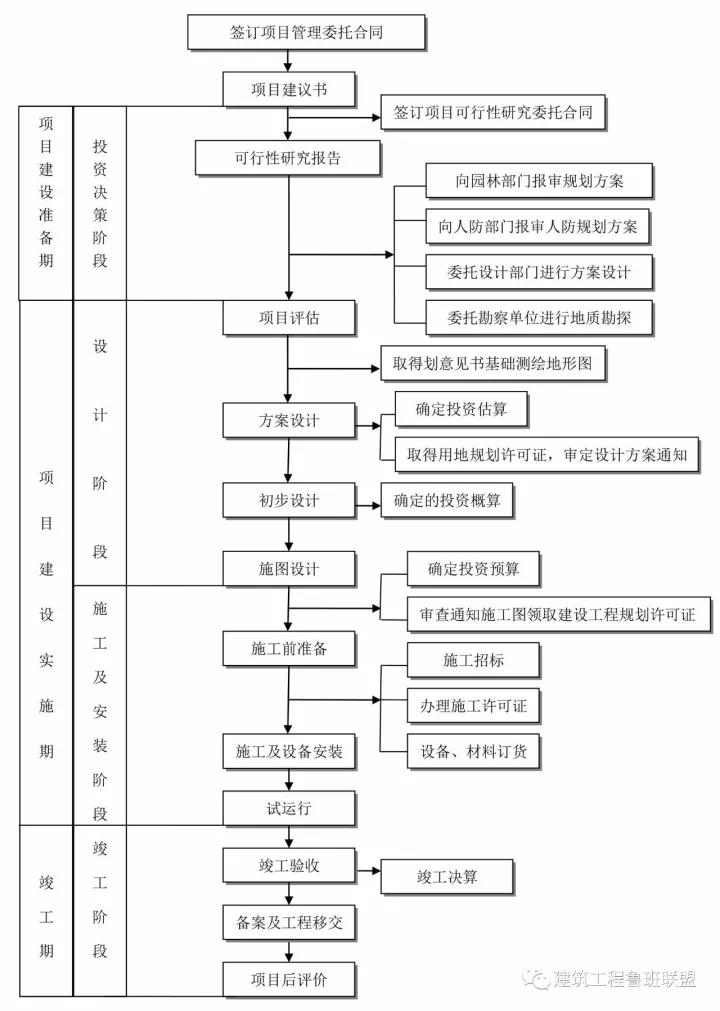

1、基本流程

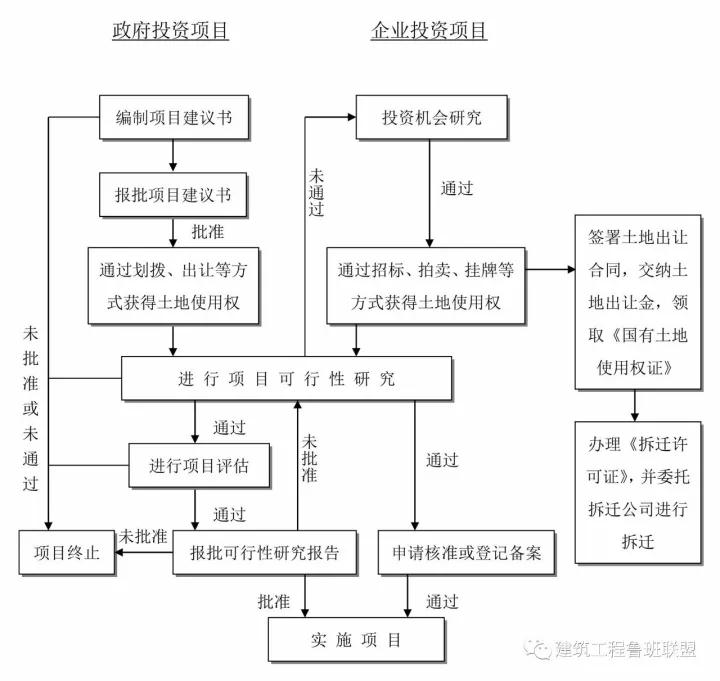

2、建設項目投資決策(建議書、可行性研究報告)流程

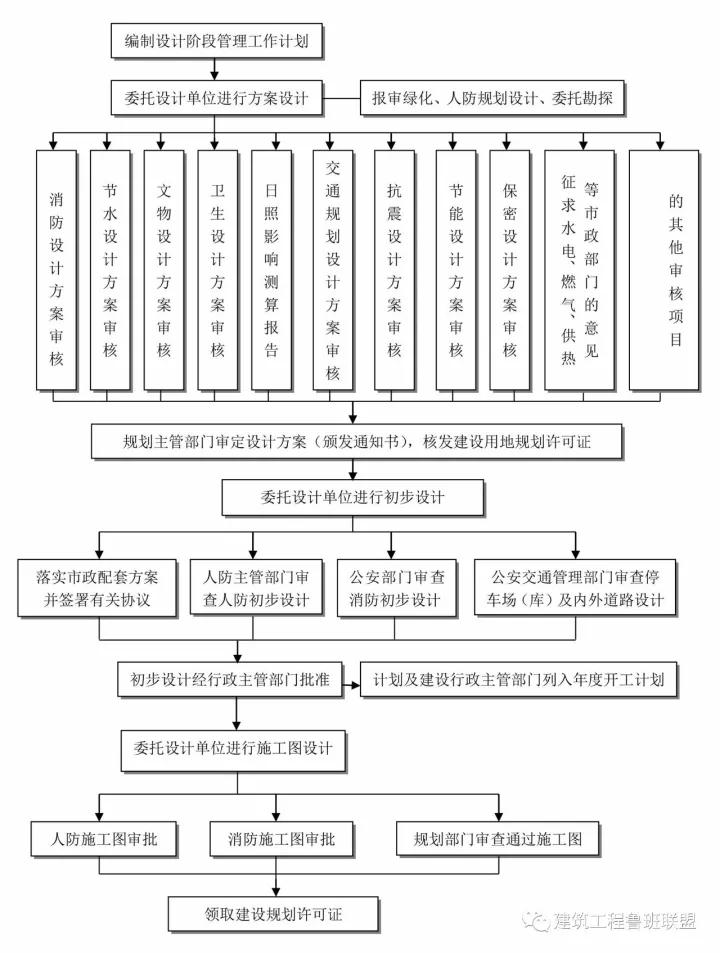

3、建設項目設計階段工作流程





4、建設項目準備階段工作流程








二、工程建設項目管理流程


1、項目管理基本流程

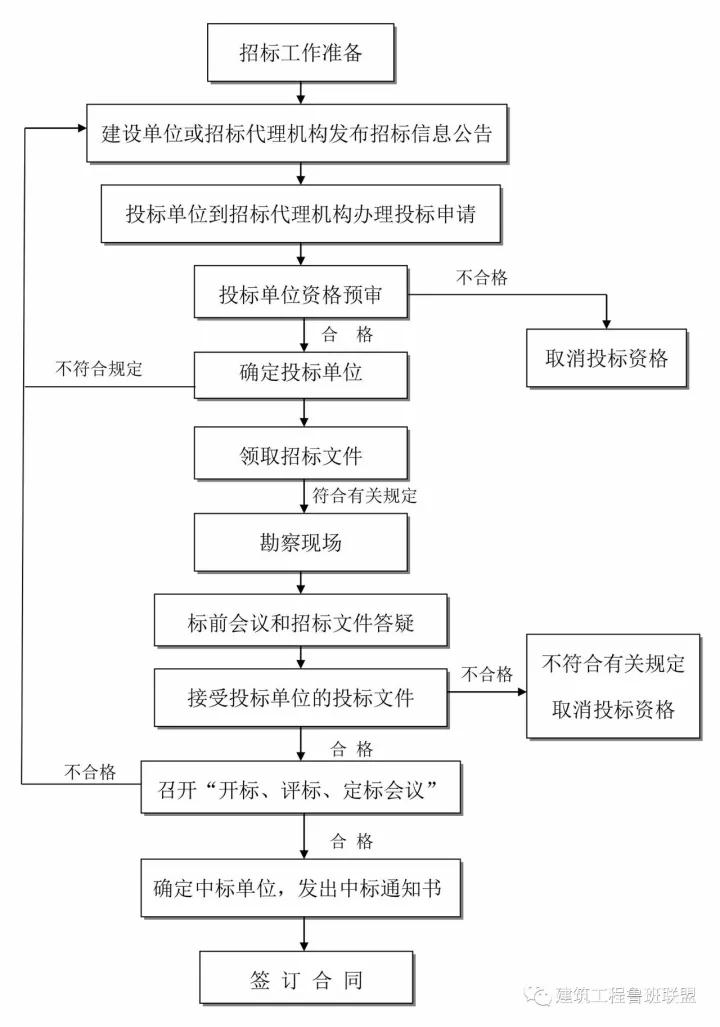

2、招投標基本流程

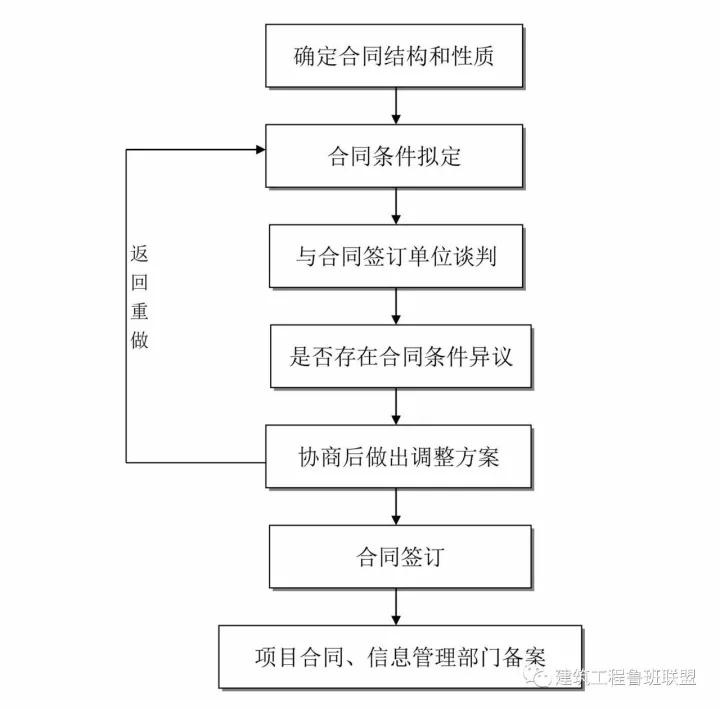

3、合同簽訂流程

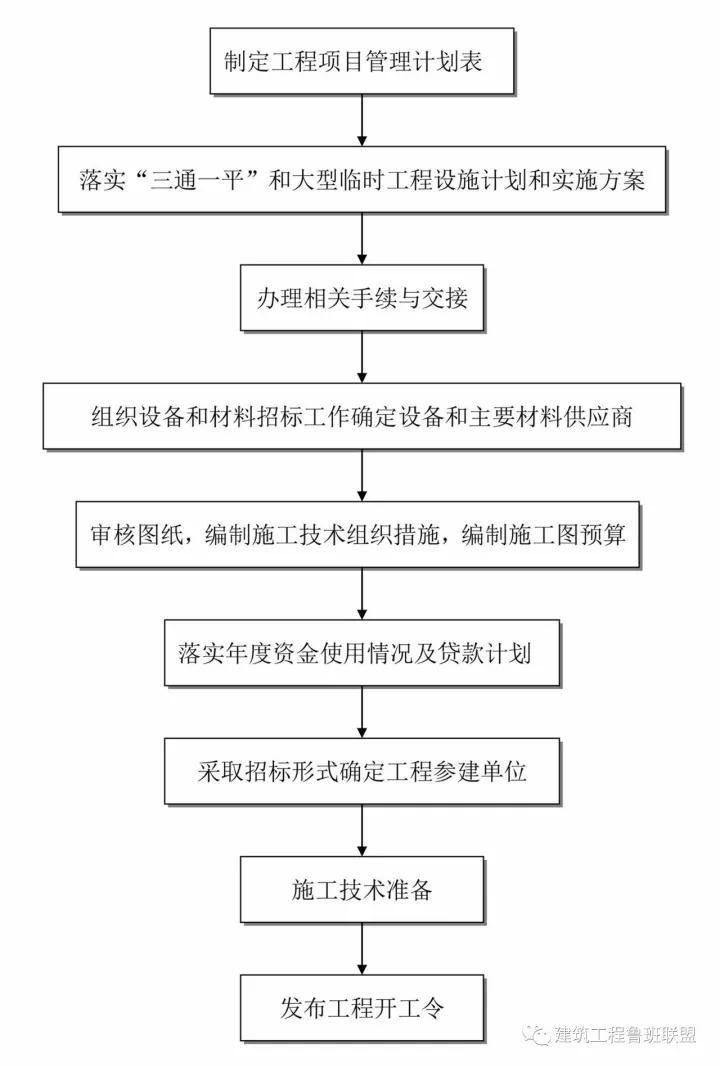

4、施工準備流程




5、項目風險管理與信息管理流程

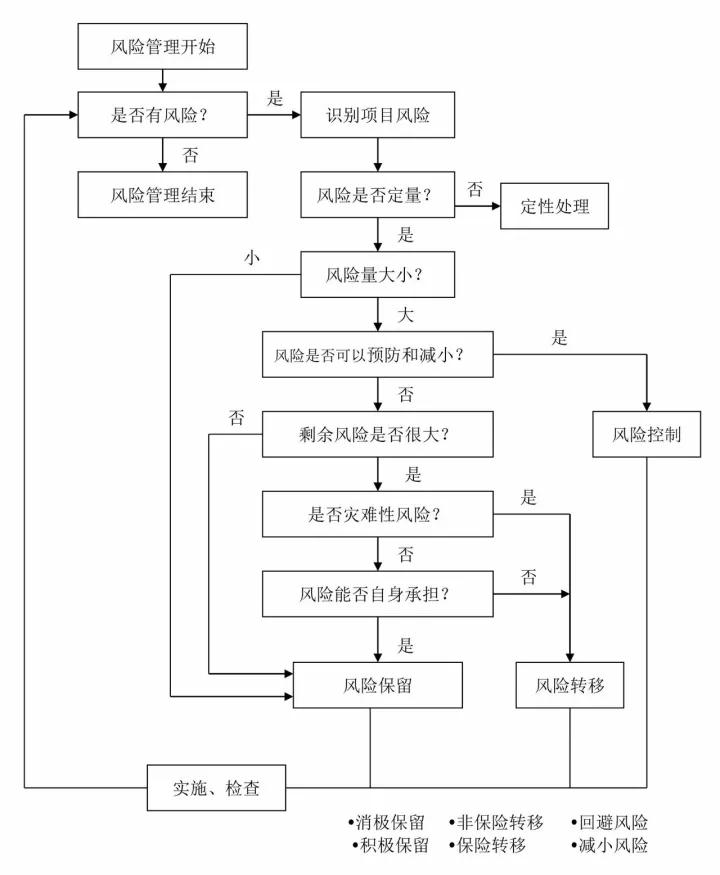

1)、項目風險管理流程








2)、項目信息管理流程





6、竣工驗收流程












工程項目監理工作基本流程

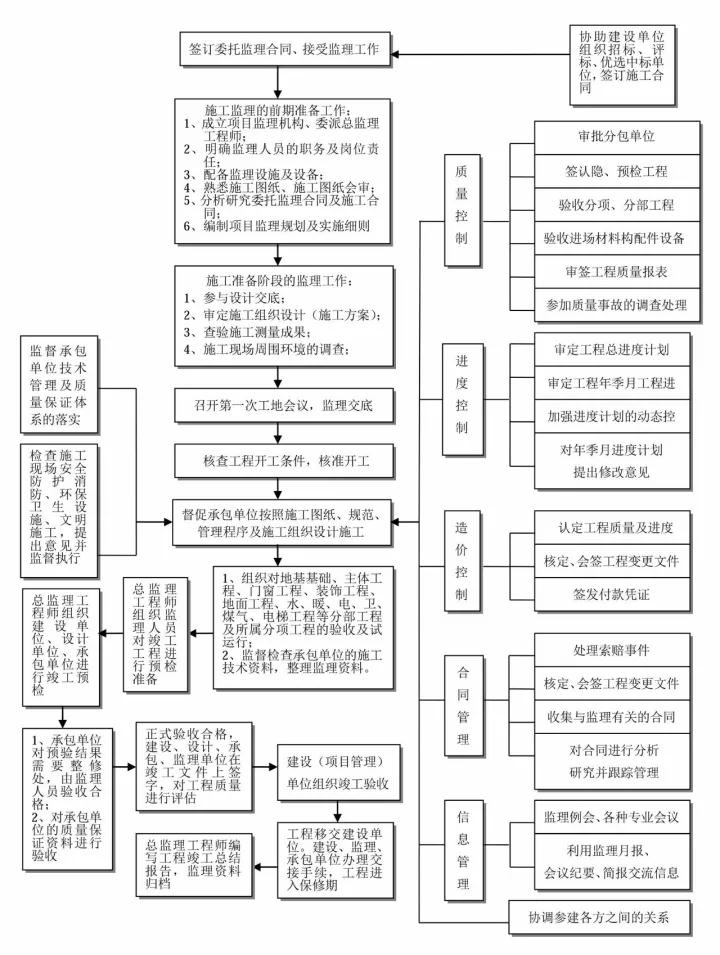

1、工程項目實施監理的總流程

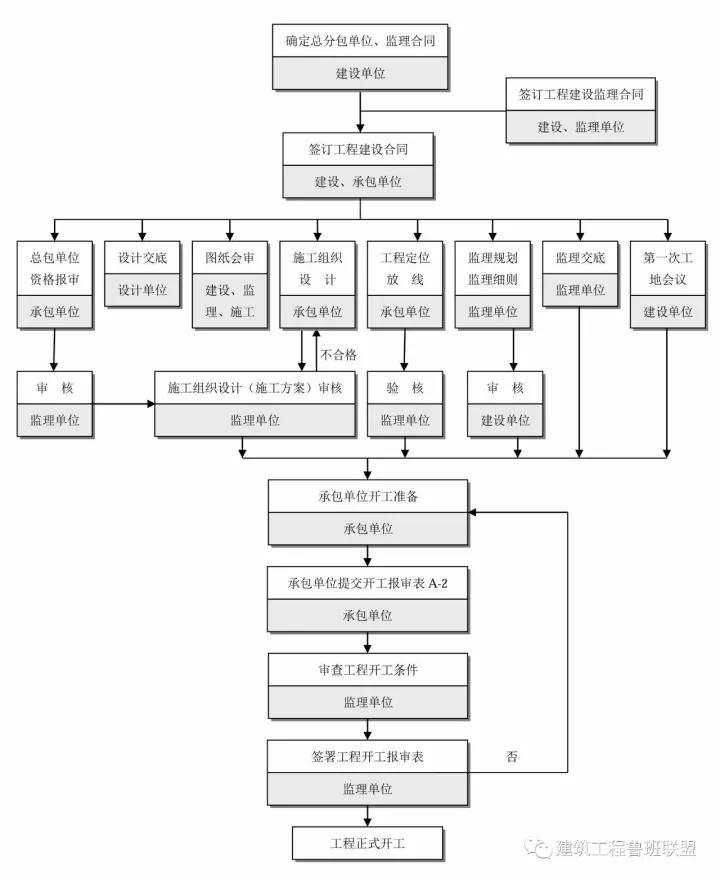

2、施工準備階段監理工作流程

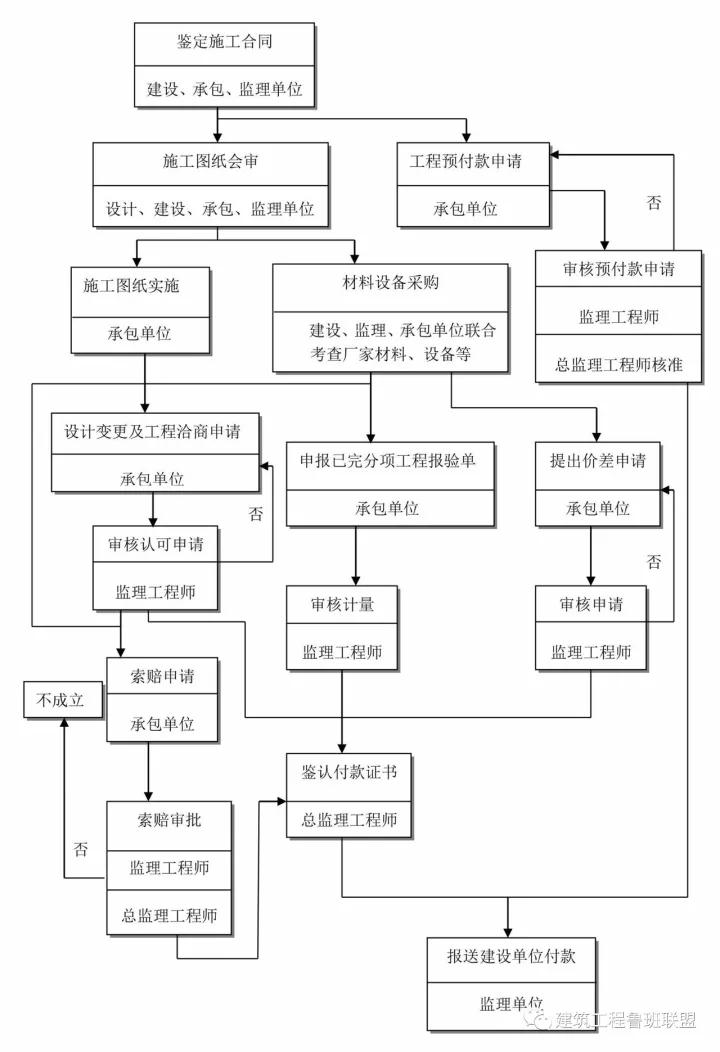

3、施工階段工程投資控制流程

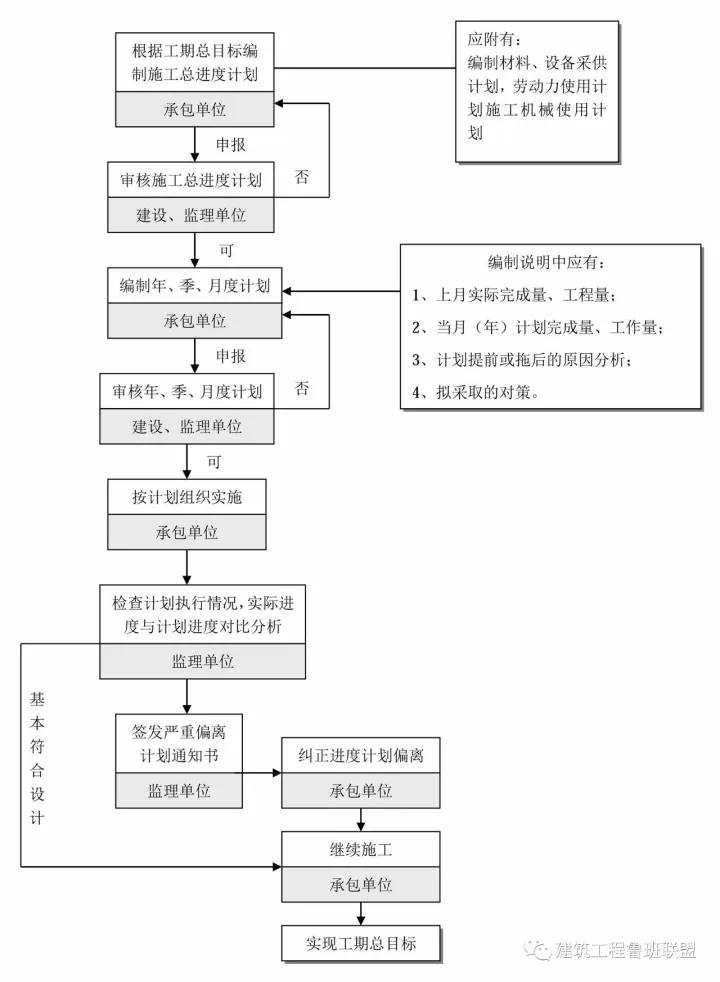

4、施工階段工程進度控制流程

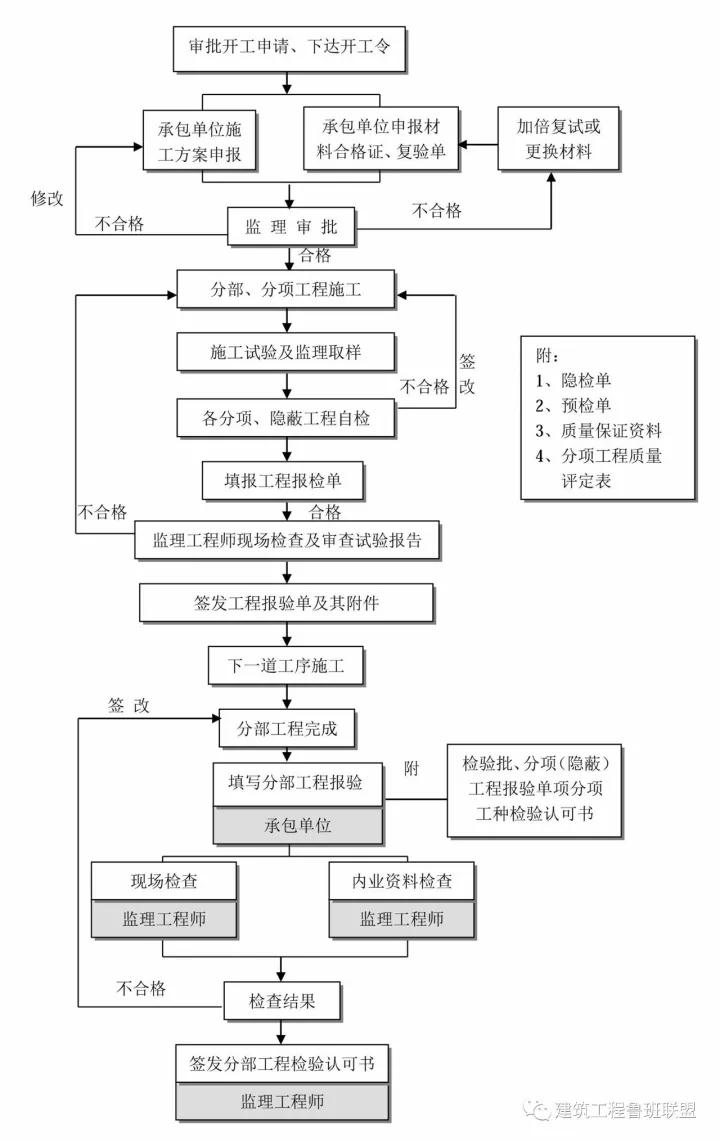

5、施工階段工程質量控制流程

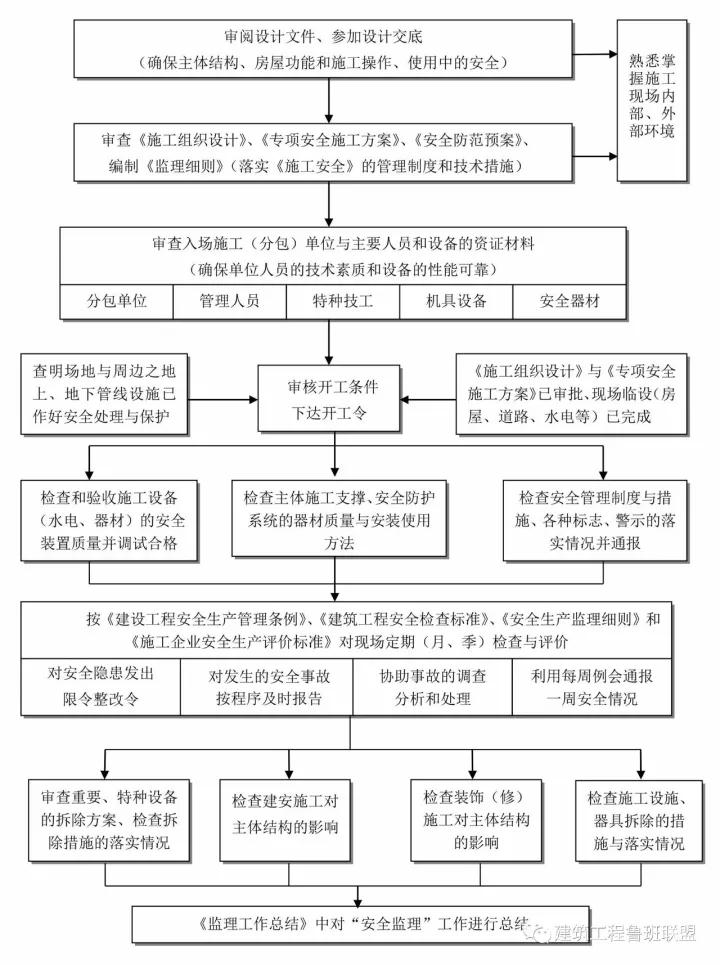

6、施工階段安全監理控制流程

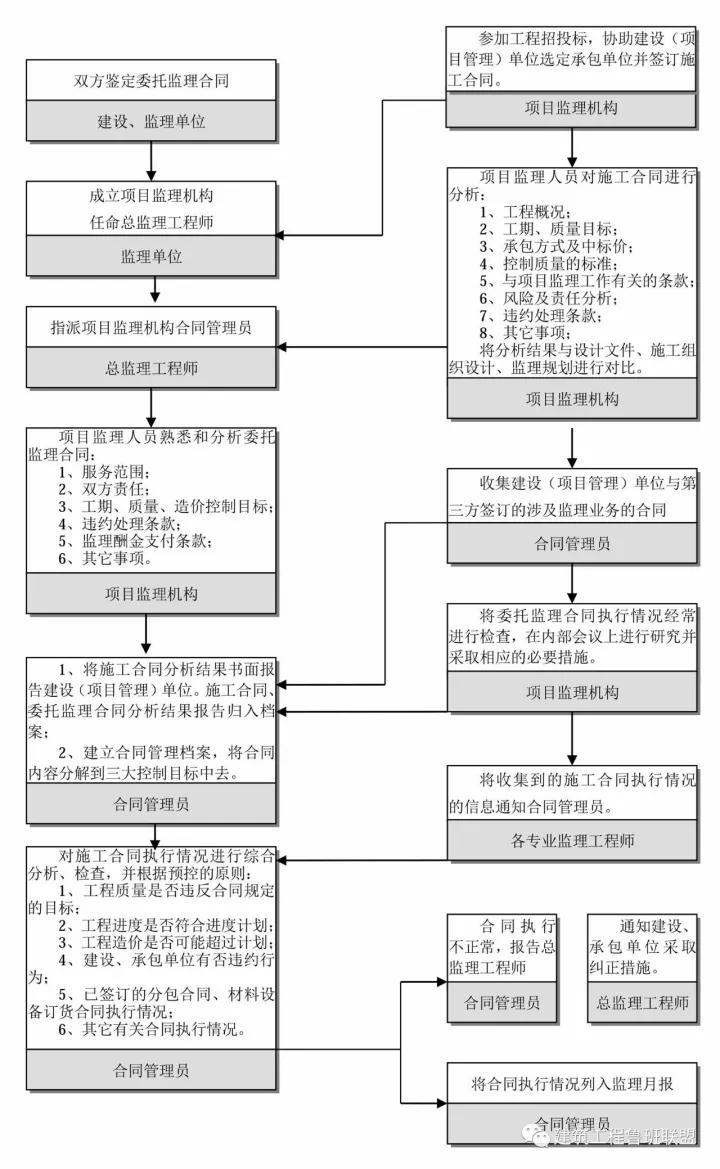

7、合同管理控制流程

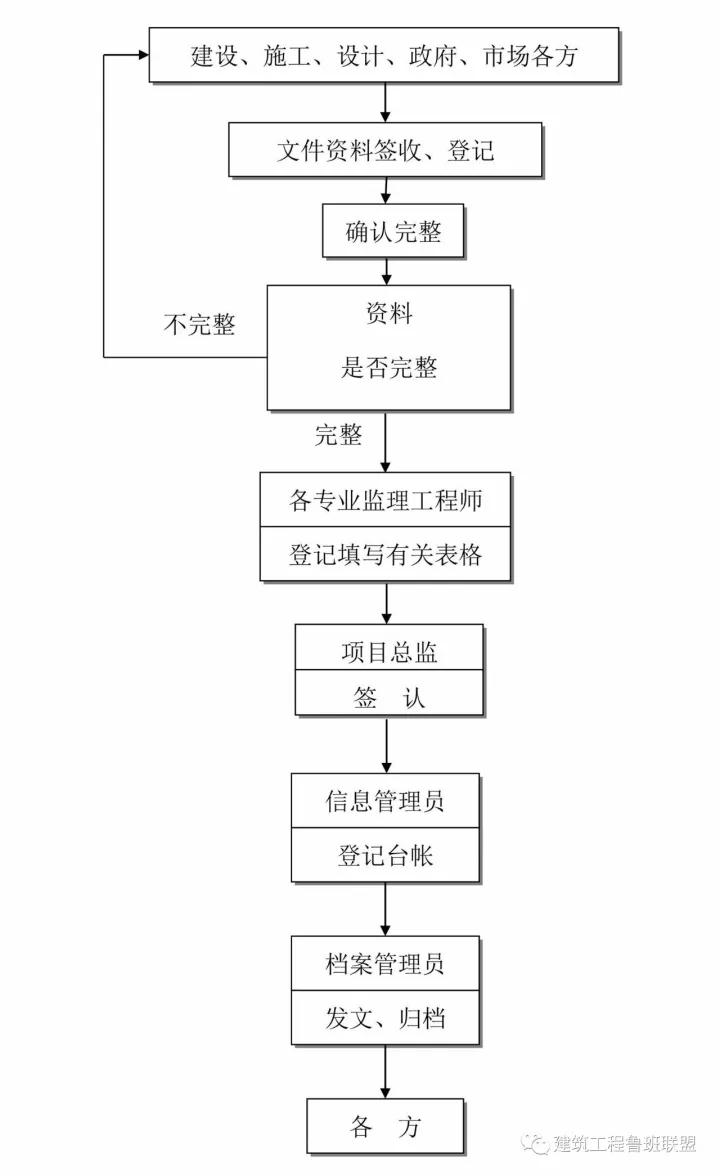

8、信息管理控制流程

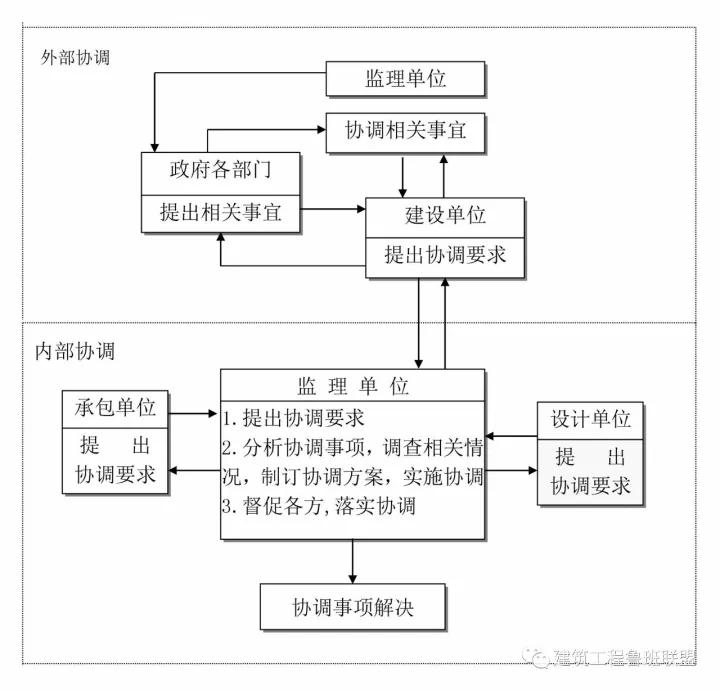

9、組織協調控制流程

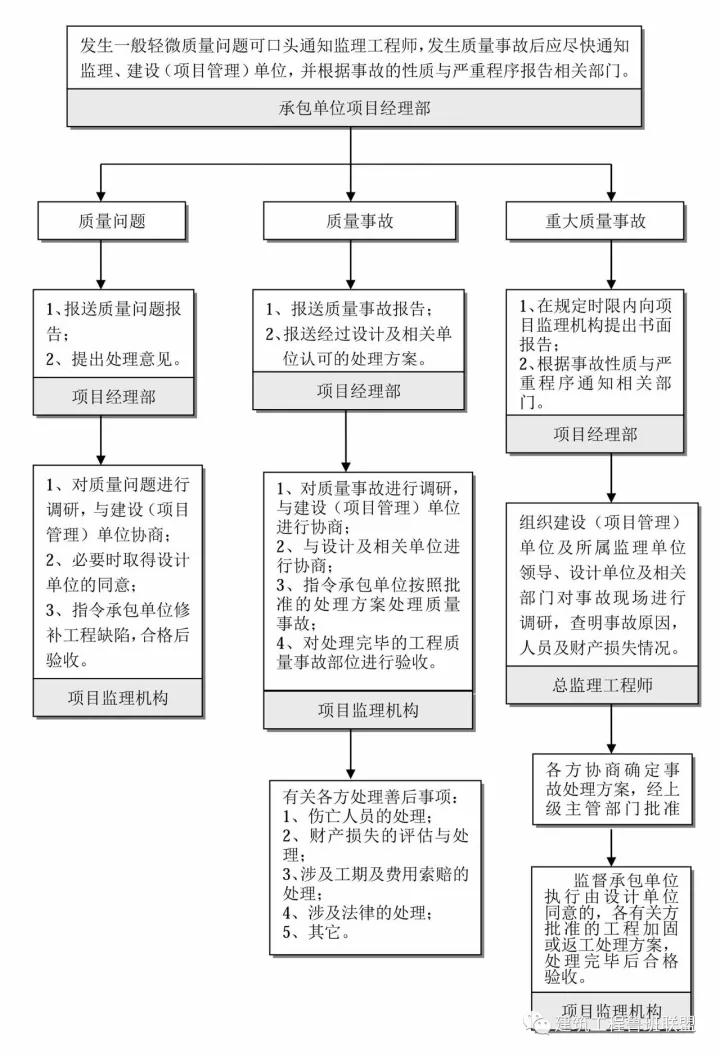

10、工程質量問題及工程質量事故處理流程

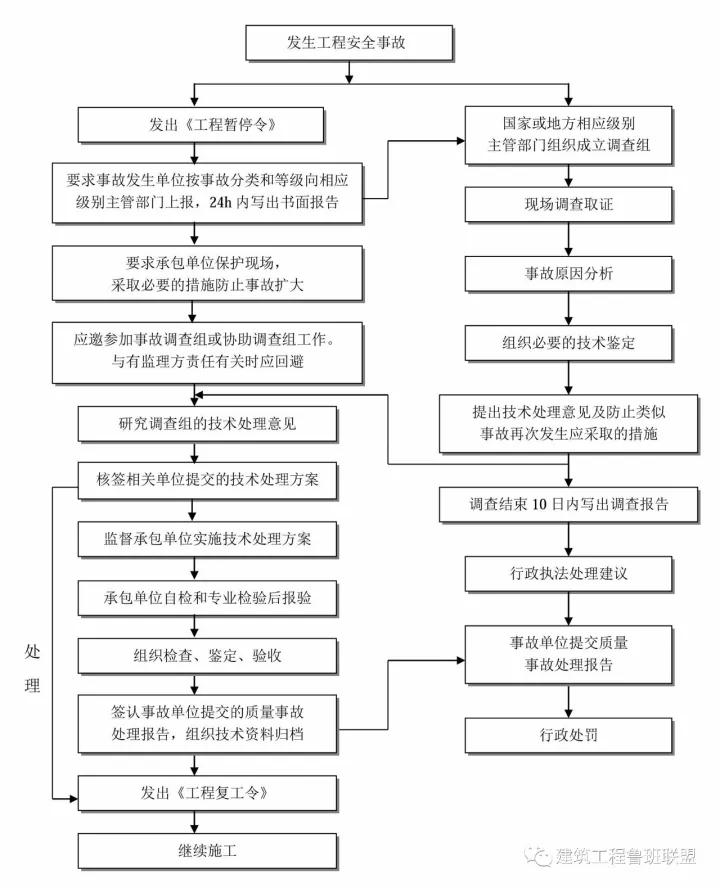

11、工程安全事故處理流程

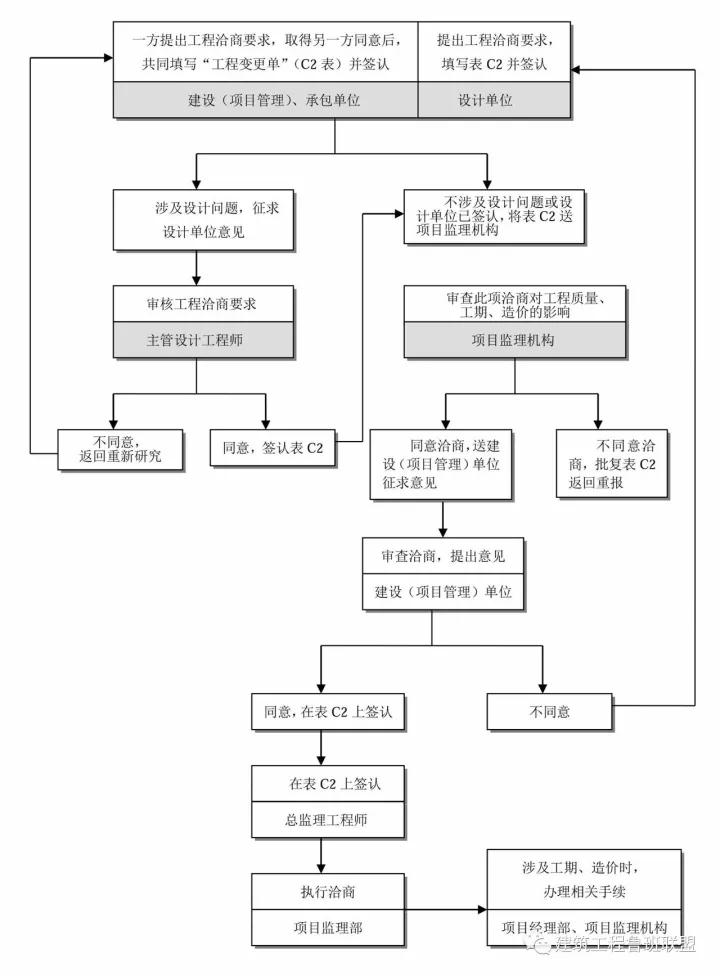

12、工程洽商控制及簽證工作流程

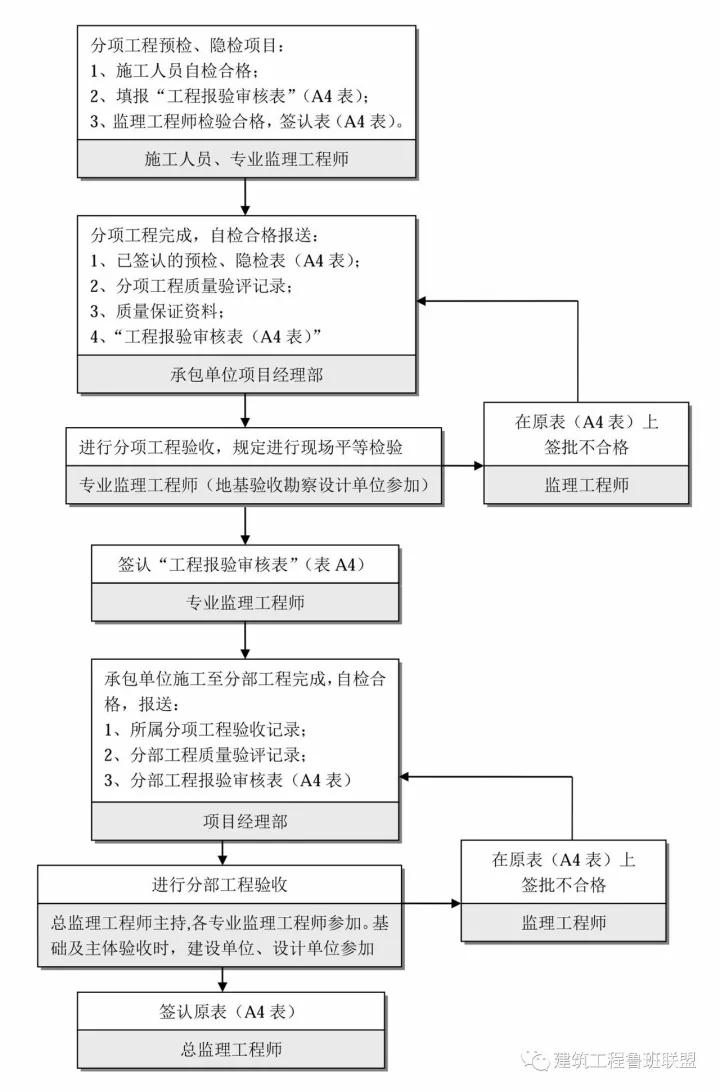

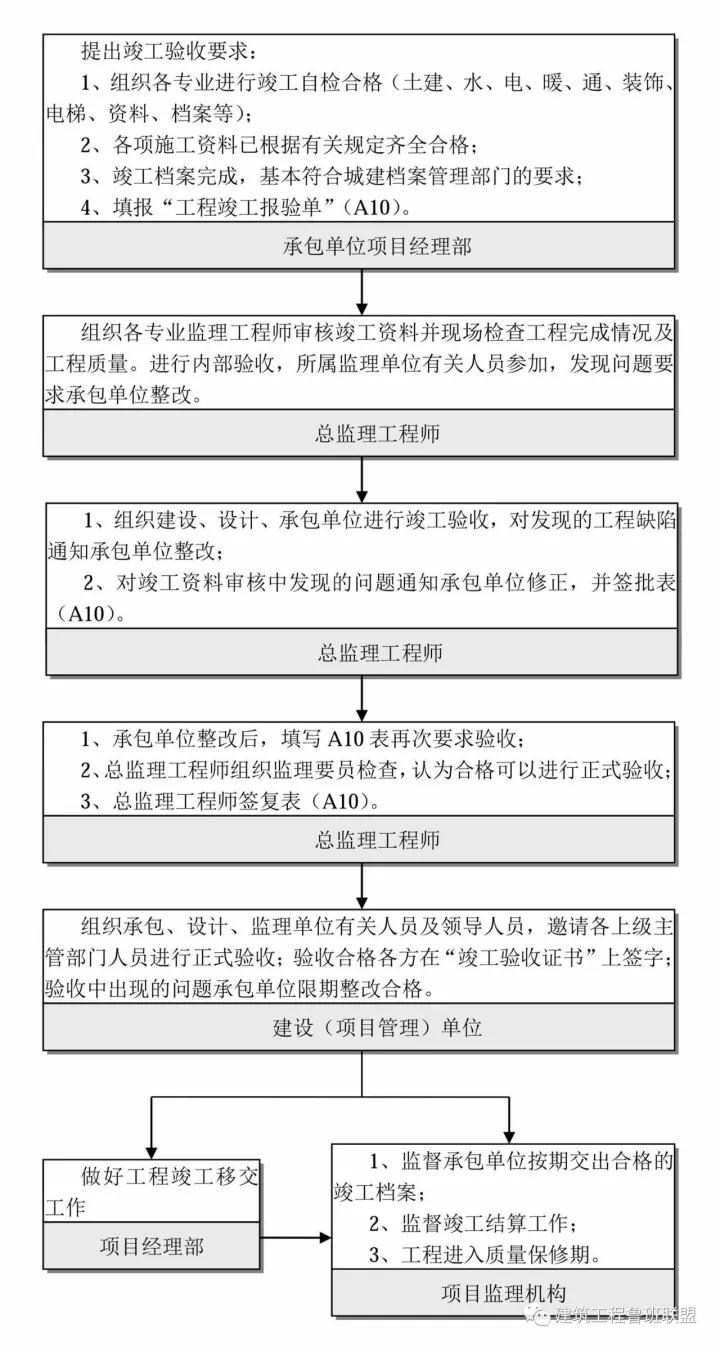

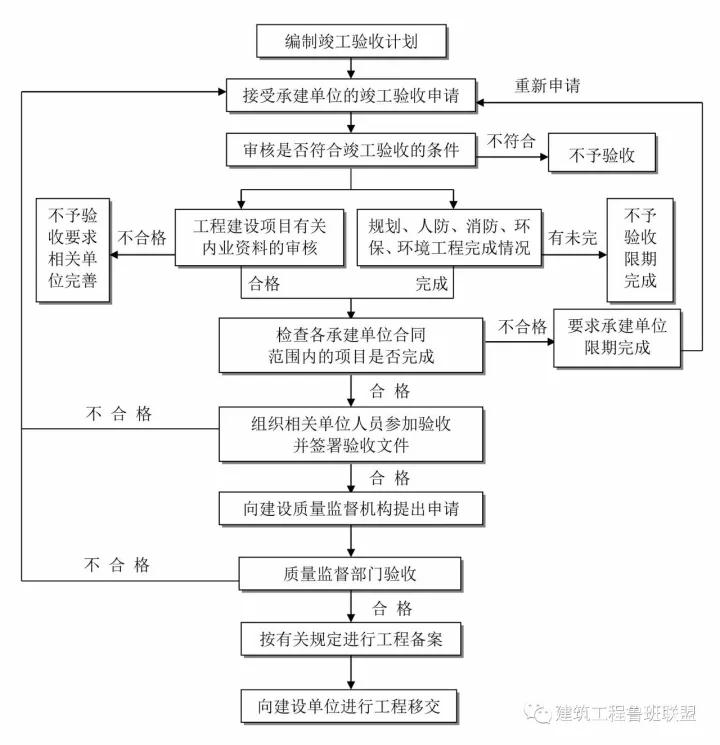

13、工程竣工驗收控制流程




14、保修階段監理工作流程






?
